晶圆代工市场的本质，是依靠极高的资本开支建立起一座排他性的技术堡垒，随后通过折旧周期的杠杆收割全产业链利润。2026年的全球半导体产业并未迎来百花齐放，而是陷入了深度的寡头垄断。

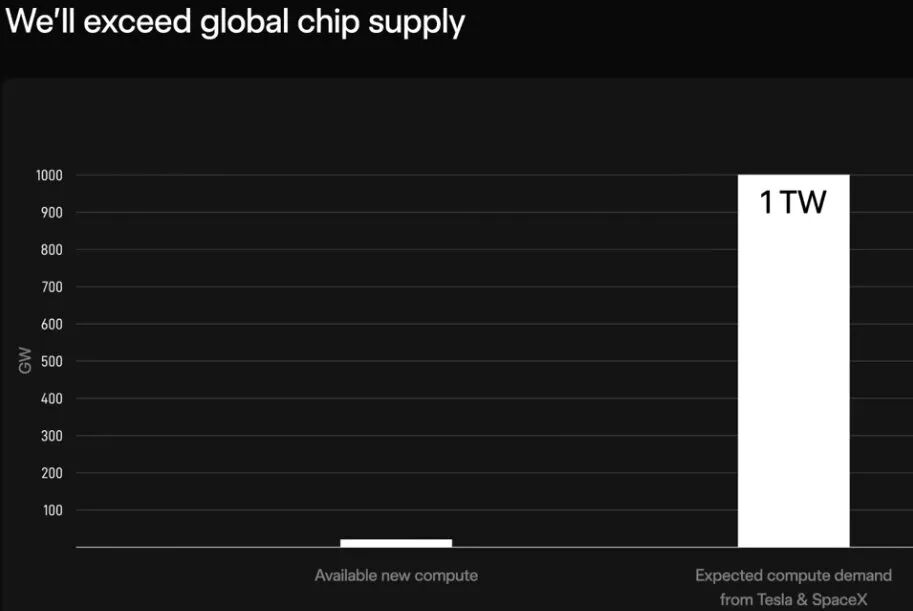

2026年3月22日，埃隆·马斯克（Elon Musk）宣布，其旗下的Tesla、SpaceX与xAI正式启动“TeraFAB”超级晶圆厂项目，目标直指2nm先进制程与年产1太瓦（1 Terawatt）算力的垂直整合制造。
然而，TeraFAB目前仍处于资本叙事与物理动土的“PPT阶段”。在物理定律与资本周期的双重凝视下，短期内任何试图单点突破台积电（TSMC）先进工艺霸权的尝试，都面临着可能的工程灾难与现金流枯竭风险。
由于台积电在3nm/2nm逻辑节点及CoWoS先进封装上的绝对垄断，导致全球无晶圆厂（Fabless，也称芯片设计公司）巨头彻底丧失了供应链的底层定价权。
2026年第一季度，台积电的毛利率指引已突破63%-65%的历史极值区间。这种吸血式的产能霸权，最终引发了马斯克试图以“极致IDM（Ultra-IDM）”模式重构底层硬件生态的战略反扑。尽管业界极度渴望破壁者的出现以平衡供应链失衡，但在2028年之前，台积电在先进制程上的统治力依然坚不可摧。
宏观周期推演：Fabless与IDM的长期博弈与模式反转
要评估TeraFAB的战略胜率，必须将其置于半导体商业模式演进的历史坐标系中进行透视。半导体产业过去四十多年的发展，是一部从垂直整合（IDM）向专业分工（Fabless+Foundry）大迁徙的断代史。
20世纪80年代前，全球半导体产业由英特尔、德州仪器等IDM巨头绝对主导。随着摩尔定律的推进，晶圆厂的资本开支（CapEx）呈现指数级暴涨。为了分摊制程研发与产线折旧的超高成本，台积电于1987年开创了纯代工（Pure-play Foundry）模式。这一模式的底层经济学逻辑在于：通过聚合全球所有芯片设计公司的订单，实现单一晶圆厂的最大化稼动率（Utilization Rate），从而将单位晶体管的制造成本降至最低。
历史数据显示，Fabless模式用了超过十年的时间才在市场上确立其资本效率优势。2003年，Fabless公司的销售额仅占全球IC市场的14%，而到了2021年，这一比例已攀升至34.8%的创纪录高位。AMD在2009年剥离GlobalFoundries走向轻资产化，更是标志着高端逻辑芯片彻底向Fabless阵营倾斜。

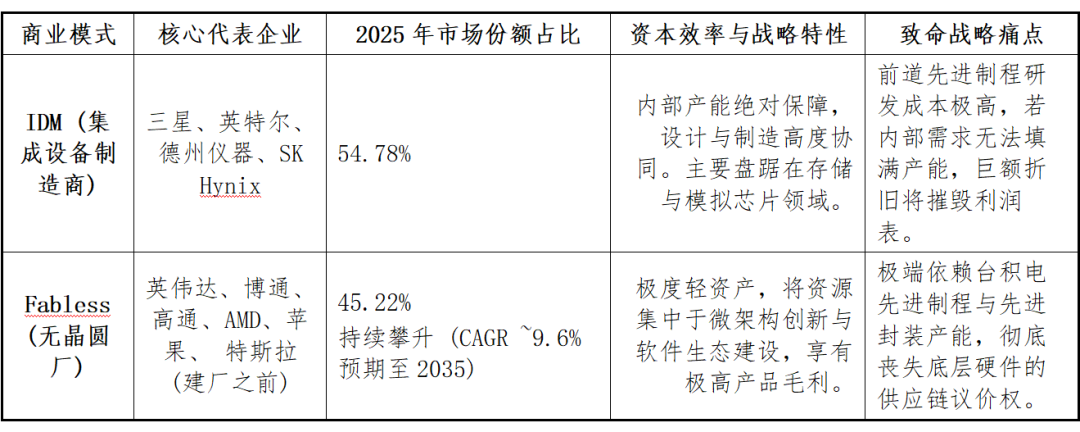

表1:全球半导体商业模式演进与市场格局对比(2010-2025)
数据来源：Mordor Intelligence 2026报告，SNS Insider，IC Insights历史数据
2025年，全球半导体营收达到创纪录的7930亿美元，同比增长21%，其中AI芯片及相关基础设施贡献了超过三分之一的份额。然而，在这个庞大的市场中，顶级芯片设计公司虽然赚取了前端利润，但其命脉被死死卡在晶圆代工厂的手中。
马斯克的TeraFAB项目，本质上是对Fabless模式边界效应递减的一次修正尝试。当AI算力需求达到每年千亿颗芯片的规模时，支付给代工厂的极高毛利溢价（台积电高达60%以上的毛利）可能已超过自建晶圆厂的成本，马斯克的想法，或与之前OpenAI设想搞晶圆厂的理由如出一辙
TeraFAB试图证明，在特定且极其庞大的闭环生态内（自动驾驶、百万级人形机器人、星际卫星网络），极致的IDM模式能够依靠海量的内部需求填满产能，从而重新夺回被Foundry拿走的硅基主权。
财务映射与护城河：台积电的戴维斯双击与绝对定价权
在探讨TeraFAB的破局可能前，必须直视台积电在2026年展现出的技术与规模效益壁垒。晶圆代工不是一门仅靠资本就能砸出护城河的生意，它是技术良率、产能规模与折旧管理的极限平衡。
仔细审视台积电过去十年的核心利润指标，其财务扩张轨迹完美诠释了何为“先进工艺的收割机”。

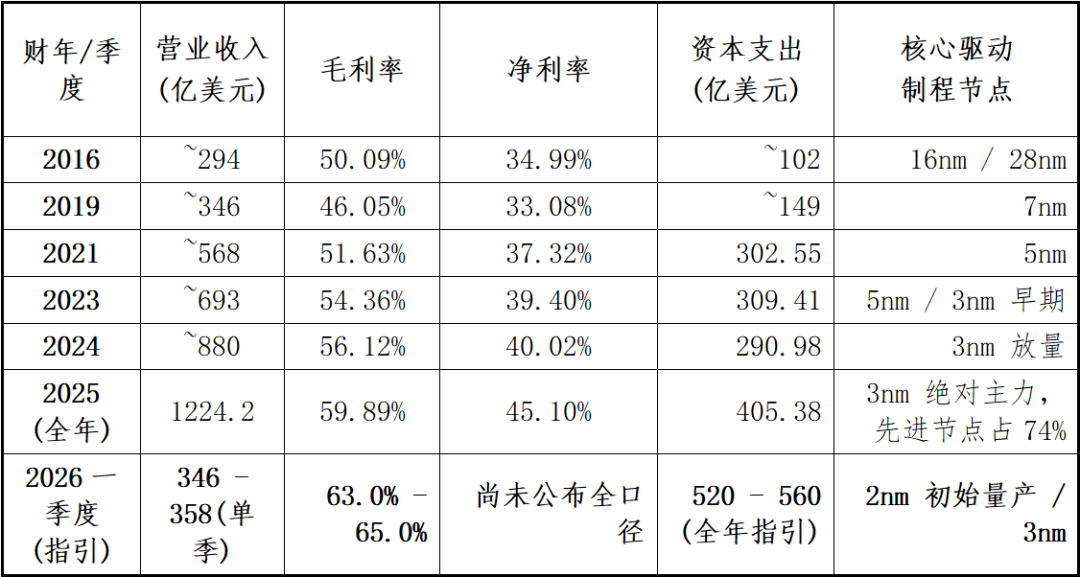

表2:台积电(TSMC)核心盈利指标与资本开支演进(2016-2026)
数据来源：TSMC 2025全年及四季度财报、Macrotrends 2026最新统计数据
数据呈现出令人艳羡的垄断红利。2025年，在投入高达405.38亿美元巨额资本开支的重资产投入背景下，台积电依然实现了59.89%的年度毛利率与45.10%的净利率，全年营收暴增35.9%至1224.2亿美元，7nm及以下先进制程贡献了台积电高达74%的收入，这展现了台积电对全球算力客户绝对的定价权。
而在2026年1月台积电发布的一季度财测中，管理层将单季营收指引推高至346亿至358亿美元之间，同时将毛利率指引上探至63%-65%的无人区，营业利润率也高达54%-56%。
为了巩固这一优势，台积电将2026年的全年资本支出大幅调升至520亿至560亿美元，其中70%-80%将直接砸向2nm及更先进制程的研发与扩产，另有10%-20%用于疯狂扩张以CoWoS为代表的先进封装产能。
这种财务表现的背后，是算力产业链的利润正在发生结构性转移。无论英伟达的Blackwell架构如何先进，或者特斯拉的AI5芯片设计如何精妙，只要其物理制造高度依赖台积电的良率与封装产线，台积电就能通过节点涨价（市场传闻2nm节点相较3nm涨价幅度达10%-50%）精准收取超额利润。
这正是马斯克面对的严酷现实：不建晶圆厂，特斯拉等旗下公司的硬件成本与产能扩张永远受制于人；建晶圆厂，则必须跨越台积电用万千亿美元和数十年时间堆砌的护城河。
破壁者的疯狂与叙事：TeraFAB的“极致IDM”降维打击图景
2026年3月21日，TeraFAB在德州奥斯汀正式启动动土建设，这是一个由Tesla、SpaceX与xAI三方联合背书的巨型工业怪兽。其核心战略不仅是解决产能受限，更是想颠覆现有的“Fabless-Foundry-OSAT（设计-代工-封测）”模式。
根据2026年3月公布的最新情报，TeraFAB的初始技术规格与战略规划极度激进：

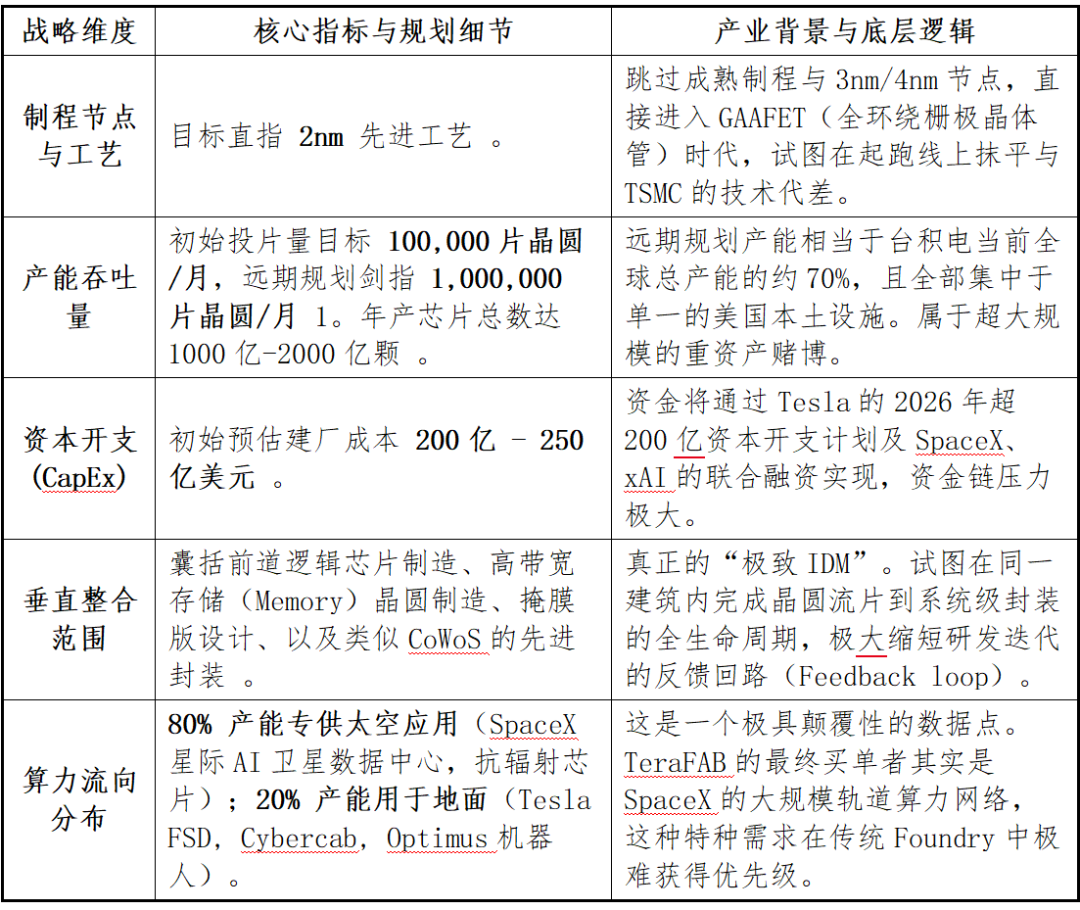

表3:TeraFAB 2026核心技术规格与量产目标矩阵
数据来源：2026年3月21日项目启动发布会及行业综合披露
TeraFAB的商业模式推演建立在一个关键的工程假设上：软硬协同的极致优化可以弥补早期制程良率的不足。马斯克在发布会上指出，未来的AI5和AI6芯片将采用“半光罩（Half-reticle）”设计。
在传统的Nvidia芯片（如Blackwell）设计中，芯片面积几乎占满整个光罩（Reticle Limit），这导致晶圆边缘的缺陷极易造成整颗芯片报废。而Tesla通过缩小单颗芯片面积（半光罩），并在架构上实现双SoC拼装，能够成倍提升晶圆切片的物理良率。
此外，TeraFAB在制造环境上提出了颠覆传统的“晶圆级物理隔离”概念。传统晶圆厂耗费数百亿美元建设Class 1级别的超净间（Cleanroom），维持庞大空间的无尘状态；而TeraFAB试图通过仅在晶圆传输与加工的微观路径上实现绝对密封，从而大幅削减厂房建造成本与洁净室能耗。然而，这一设想目前仅停留在图纸与微缩模型上，尚未经过任何工业级实证。
物理定律的凝视：TeraFAB跨越“PPT阶段”的核心技术卡点
半导体制造是人类精密工程的极限，是对硅材料进行纳米级雕刻的艺术。TeraFAB要在2026年直接切入2nm并实现逻辑与存储的同端整合，必须直面三大无法用资金直接砸穿的技术墙。
卡点一：2nm GAA架构的良率难题与刻蚀选择比
当晶体管尺寸微缩至2nm节点时，台积电沿用多代的FinFET（鳍式场效应晶体管）架构已触碰短沟道效应的物理极限，必须全面转向GAAFET（纳米片全环绕栅极）架构。根据2026年初的市场调研，即使是深耕GAA多年的三星，其2nm（SF2）节点的良率也仅在40%-60%之间徘徊，迟迟无法满足大客户的大规模量产需求。
GAA工艺的核心难点在于沟道外延生长与选择性刻蚀（Selective Etching）。在释放硅纳米片（Nanosheet）时，需要使用高选择比的各向同性刻蚀技术，精准去除硅锗（SiGe）牺牲层，而不损伤仅有几纳米厚的硅沟道。任何微小的化学浓度波动或等离子体不均匀，都会导致内部间隔层（Inner Spacer）的坍塌。
台积电之所以能按计划在2025年四季度实现N2节点的高量产（HVM），靠的是其积累的超大规模的晶圆缺陷数据，以及相应的应对模型。TeraFAB作为一个毫无前道流片数据的“新手村”玩家，试图在无历史工艺配方积累的情况下直接攀爬这座良率悬崖，大概率将在投产前两年面临废片如山的惨状。
卡点二：High-NA EUV光刻机的产能配额
先进工艺的良率与成本极度依赖于极紫外（EUV）光刻机。在2nm及以下节点，传统的0.33 NA EUV必须使用昂贵且良率损失极大的多重曝光（Multi-patterning）技术。ASML推出的0.55 NA High-NA EUV光刻机（如Twinscan EXE:5200B）成为突破光学分辨率极限的关键，但其单台售价逼近3.8亿至4亿美元。
目前，High-NA EUV的早期产能已被英特尔（用于18A/14A节点）和三星（预计2026年上半年引入第二台用于SF2/Exynos生产）提前数年锁死。台积电则凭借强大的多重曝光优化能力，策略性地推迟了High-NA的大规模引入以控制折旧成本。
面对ASML极其缓慢的设备交付周期，TeraFAB若要实现10万片/月的初始产能，需要至少十几台最先进的EUV设备。在2026年至2028年的窗口期内，缺乏历史订单背书的TeraFAB在ASML的客户优先级列表中处于绝对劣势，设备采购的瓶颈将直接锁死其产能爬坡的上限。
卡点三：超越CoWoS的先进封装热应力难题
在TeraFAB的蓝图中，最激进的一步是将逻辑晶圆与高带宽存储（HBM）的生产、封装整合在同一屋檐下。在现有的AI芯片制造中，这一环节由台积电的CoWoS（Chip-on-Wafer-on-Substrate）技术垄断。
随着AI5等芯片功耗的激增（从单芯片150W向更高迈进），将多颗高发热的逻辑Die与对温度极度敏感的HBM3e/HBM4堆叠在一起，会引发灾难性的热应力问题。硅中介层（Silicon Interposer）、逻辑芯片、底层基板之间的热膨胀系数（CTE）存在显著差异。
在封装回流焊（Reflow）过程中，极易发生基板热翘曲（Warpage），导致数以万计的微凸点（Microbump）断裂或虚焊。台积电预计2026年将其CoWoS产能扩张至9万-11万片/月，这是建立在庞大良率试错库的基础上的。
TeraFAB如果无法在短时间内攻克底填料（Underfill）材料配方与应力释放仿真模型，其生产出来的将只是昂贵的“硅基废砖”。
资本市场的极限压力测试：现金流枯竭与估值重构
二级市场对TeraFAB的反应是分裂的，因为其背后隐藏着一场针对特斯拉等马斯克旗下企业的资产负债表的极限压力测试。
财务映射与数据穿透：根据企业财报追踪，特斯拉在2025年全年的汽车业务营收下降了10%至695亿美元，营业利润率从7.2%降至4.6%，全年自由现金流（FCF）仅为62亿美元（147.5亿经营现金流-85.3亿资本支出）。
在主营业务造血能力衰退的背景下，特斯拉给出的2026年基础资本支出指引已超过200亿美元。而TeraFAB的初始建厂预估成本即高达200亿至250亿美元。
这意味着，如果TeraFAB的支出在未来两到三年内密集释放，结合其庞大的太阳能制造投资计划，特斯拉的现金储备（截至2025年底约440亿美元）将被迅速抽干。
对A股/美股的交易信号分析：
对于特斯拉（TSLA）而言，TeraFAB在短期内构成了明确的利空信号。重资产的晶圆厂折旧模式与长达3-5年的无收益建设期，将彻底破坏特斯拉估值中枢。若经营现金流无法覆盖资本支出，特斯拉大概率将被迫在二级市场进行大规模的增发融资，引发股权稀释的恐慌。
然而，对于全球半导体设备与材料供应商而言，这是一个强烈的利多信号。不仅台积电宣布了高达560亿美元的资本支出，日本也在全力复兴其半导体材料与设备产业（如Rapidus的2nm产线投资）。
TeraFAB的入局，意味着在ASML、应用材料（AMAT）、泛林半导体（Lam Research）、东京电子（TEL）的客户名单上，又多了一个挥舞着支票簿的巨头。在材料端，日本的DIC公司（环氧树脂封装材料）、JX Advanced Metals（溅射靶材）等核心材料商正在满负荷扩产。
A股市场中，具备先进制程前道设备替代能力的标的（如中微公司的刻蚀机、北方华创的薄膜沉积设备）以及半导体特种气体、光刻胶供应商，均将在这种全球产能军备竞赛中迎来业绩的确定性爆发。
宏观人才储备透视：美国本土先进工艺工程师红利的枯竭
技术愿景的落地，最终受制于工程人才的密度。TeraFAB试图在美国本土直接拔地而起一座2nm的超级晶圆厂，其面临的最大系统性风险并非资金，而是美国本土极度匮乏的先进工艺研发与工程管理人才储备。
半导体制造是一门极其依赖隐性知识（Tacit Knowledge）与试错累积的“手艺活”。根据2026年初麦肯锡发布的深度调研，美国本土新一轮的晶圆厂扩建潮将创造多达4.8万个晶圆厂岗位，但目前的劳动力供给面临严重短缺。
更致命的是底层人才梯队的断层：德勤数据指出，全球半导体行业到2030年将面临超100万的技能人才缺口，而美国每年电子工程与计算机科学的硕博毕业生总数不足10万人。
具体到TeraFAB所需的2nm先进制程领域，人才荒更为触目惊心。2nm GAA与High-NA EUV的量产，需要的是精通光刻、刻蚀、化学机械平坦化（CMP）以及良率管理的资深工艺工程师。
当前，全球这部分最顶尖的硬核工程师几乎全部被台积电、三星与英特尔锁定。特斯拉作为前道制造的“零经验”玩家，试图仅靠高薪挖角和发布招聘启事来拼凑一支能驾驭2nm良率的团队，难度极大。
历史教训近在眼前。台积电在亚利桑那州凤凰城的晶圆厂此前就因缺乏熟练的设备安装与调试工人，被迫将量产时间推迟了一年。对于TeraFAB而言，从零搭建技术高管团队、中层工程主管到一线操作技工的完整金字塔，其磨合成本将呈指数级放大。
人才瓶颈将直接拉长TeraFAB从建厂到量产（Time-to-Volume）的周期。每延期一个季度，数百亿美元资本支出的折旧与资金成本就会疯狂吞噬特斯拉的自由现金流。
这也是为何二级市场对TeraFAB的宏大叙事保持警惕的核心原因：在硅基物理世界，没有足够的高端制造业“绝地武士”，再宏伟的PPT也无法转化为资产负债表上的利润。
终局推演：硅基生态的制衡与霸权的延续
TeraFAB的横空出世，是科技巨头对晶圆代工霸权极度焦虑的物理投射。每年1太瓦算力的蓝图，试图用封闭生态内的庞大内部消耗（尤其是有着80%配额的太空级算力需求）来跨越代工厂几十年才能走完的折旧与良率死亡谷。
然而，技术演进不相信资本魔法。半导体的本质是材料科学与统计物理的无尽试错。马斯克的“极致IDM”在商业逻辑上完成了闭环，但在2nm GAAFET与CoWoS先进封装的硬核工程面前，TeraFAB在2026年依然只是一张描绘未来的图纸。
由于台积电已经通过创纪录的560亿美元资本支出与超过60%的毛利润率建立了绝对的资金与数据壁垒，在未来3到5年的核心窗口期内，没有任何玩家能够实质性地撼动其在AI算力底座上的霸权。
TeraFAB的真正价值，在于它以一种敢想敢干的重资产冲锋，向整个供应链宣示了打破代工垄断的决心。随着它在人才挖角与设备采购上的实质性推进，这种战略威慑终将重塑芯片设计厂与代工厂之间的议价权天平。业界在敬畏台积电强大护城河的同时，也正屏息以待，观察这头德州的工业巨兽能否砸碎旧世界的枷锁。
