IBM Research在2024年欧洲一个行业会议上分享了一个故事。
他们的内部验证框架，用了几十年的C++代码，堆积了太多东西。新来的设计师根本搞不定，连做一个简单的单元测试都要花好几天搭环境。
然后他们做了一件事。
给设计师们配了一个Python环境，用了一个叫Cocotb的开源库。
新来的员工，1个小时搭好环境，24小时内写出了第一个测试。
24小时。
你想想看，一个搞芯片设计的公司，让一个新员工在一天之内就能上手写验证测试。这放在十年前，几乎不可想象。
但这帮人就这么干了。
这事儿的源头，是一条很不起眼的行业报告。
在半导体设计与验证的漫长演进史中，验证环节始终被视为资源消耗最密集、技术挑战最严峻的阶段。随着芯片复杂度指数级增长，以SystemVerilog和UVM为代表的传统验证体系，虽然占据统治地位，但高昂的学习门槛、冗长的开发周期，正逐渐成为限制设计迭代效率的瓶颈。
在这个背景下，一个叫Cocotb的东西，正引领着一场从硬件描述语言向Python转移的范式革命。
目前，Cocotb已在35%的ASIC设计和超过40%的FPGA设计中得到应用。
它的存在，让硬件测试变得更像软件测试。
而这，正是半导体行业通往全自动化验证时代的必经之路。
你可能要问了，硬件验证不是最硬核的东西吗？怎么会跟Python扯上关系？
先解释一下验证是干什么的。
芯片设计好之后，你得验证它是不是按预期工作的。就像你写了一个程序，得写测试用例跑一遍，看看有没有bug。
在传统流程里，硬件验证用的是HDL语言。VHDL、Verilog、SystemVerilog这些。这些语言是专门为描述硬件结构设计的，写起来极其繁琐。一个简单的测试任务，可能要写几十行代码，而且改了之后还要经历漫长的重新编译和链接。
这玩意效率太低了。
Cocotb的出现，就是把验证逻辑从HDL转移到Python。
它允许验证工程师用Python编写测试平台，而把VHDL、Verilog或SystemVerilog留给可综合的硬件设计本身。
这不是语言层面的简单切换，是验证思维的重塑。
它将硬件验证视作软件开发过程，引入了自动化测试、持续集成和丰富的Python库生态。
你可能会说，这听起来不错，但硬件验证不是最核心的环节吗？怎么能让Python这种解释型语言来干？
这个问题问得好。但恰恰是这种质疑，说明了传统验证体系的问题有多深。
Cocotb通过三个核心机制，从根本上改变了这个局面。
第一个机制，即时反馈。
Python作为解释型语言，修改测试代码后直接重新运行，无需漫长的编译链接。这大大缩短了调试循环。同时，Python的语法极其简洁，全语言只有25个关键字。同等功能的验证代码，量级只有SystemVerilog的几分之一。
第二个机制，自动化测试发现。
Cocotb利用Python的装饰器机制，比如@cocotb.test()，框架能够自动识别并注册测试函数，无需额外步骤将其添加到回归测试集。这种所见即所得的方式，极大降低了维护回归套件的复杂度。
第三个机制，也是最骚的，它直接调用了Python生态系统中超过40万个第三方扩展包。
这40万个包里，跟验证直接相关的至少有几万个。
网络协议验证？Scapy、Requests，直接生成复杂的协议报文。
信号处理与算法？NumPy、SciPy，构建黄金模型进行对比。
图像处理？OpenCV、Pillow，直接读取真实图像文件作为激励。
形式化验证？PyVSC、Z3，通过SMT求解器实现约束随机激励生成。
| 应用领域 | Python生态支持 |
| 网络协议验证 | Scapy,Requests |
| 信号处理与算法 | NumPy,SciPy |
| 图像与视频处理 | OpenCV,Pillow |
| 形式化与约束 | PyVSC,Z3 |
一个搞芯片的人，坐在电脑前，用Python写验证脚本，旁边挂着SciPy和NumPy的文档。
这画面，放在五年前，几乎没人敢想。
说到这，我突然想到了一个细节。

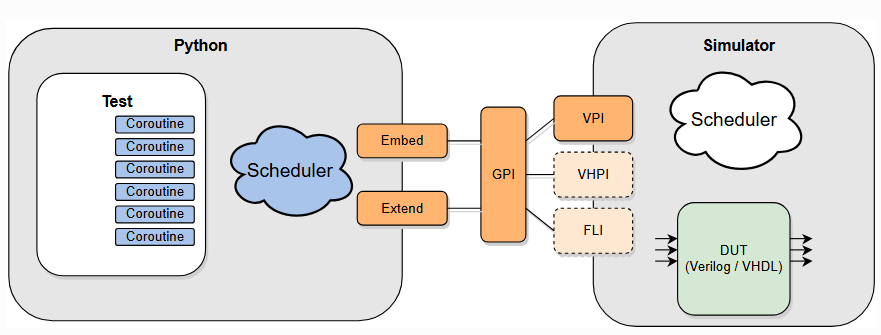

Cocotb不是通过外部进程间通信来跟仿真器打交道的。
它是把Python解释器直接嵌入到仿真器的进程空间里。
这意味着什么？
意味着没有跨进程通信带来的巨大延迟。交互是实时的、高效的。
它的底层架构设计了一个叫GPI的C++抽象层。Generic Procedural Interface。这个抽象层的作用，类似于软件开发中的HAL，将不同标准的仿真器接口统一为一套通用的C API。
它支持包括Synopsys VCS、Cadence Xcelium、Siemens Questa在内的商业软件，以及Icarus Verilog、Verilator、GHDL等开源工具。
仿真器中立性。这玩意在商业世界里太重要了。
你不需要绑定某个特定的仿真器，你可以换。
硬件电路本质上是高度并发的。为了在单线程的Python环境中模拟这种并发性，Cocotb用了Python 3.5+引入的异步编程框架。
在Cocotb中，每一个测试用例或独立的验证逻辑都被定义为一个协程。协程通过显式地挂起自己来允许其他任务运行或让仿真时间推进。
这种协作式多任务模型，相比于多线程模型，具有极低的上下文切换开销，且不存在复杂的锁机制，使得代码逻辑更加清晰。
核心触发器是协程调度的关键点。
Timer，用于表示物理时间的经过，比如await Timer(10,units='ns')。
Edge、RisingEdge、FallingEdge，用于同步信号的变化，比如等待时钟上升沿。
ReadOnly，这是一个极其关键的同步点，它确保Python代码在仿真器完成当前时间步的所有信号更新后再读取值，从而避免竞争条件。
Combine、First，允许对多个触发器进行逻辑组合，比如等待信号A上升沿或超时计时器先到达。
听起来很复杂对吧。
我还是用大白话举个例子。
你想验证一个SPI接口，传统的做法是写一堆VHDL的always块，然后手动处理时序。
用Cocotb的话，你只需写
awaitRisingEdge(clk)data=yielddut.mosidut.miso<=expected_data
就这么几行。
但Cocotb的出现，并非旨在完全消灭现有的验证工具，而是通过提供一种更高效、更具现代性的替代路径，重塑验证栈的各个层级。
我来逐一展示一下它能替代什么。
替代传统HDL测试平台。
Cocotb普及之前，大多数验证工作是使用VHDL或Verilog编写测试平台。这种方法的一大局限在于，HDL语言本质上是为描述硬件结构设计的，缺乏处理复杂算法、文件I/O和动态内存管理的能力。
Cocotb替代了这些冗长且难以维护的HDL代码，将验证逻辑转移到Python中。这使得复杂的测试场景变得异常简单，比如从CSV文件读取数千个测试向量，或者动态构建大型随机数据包。工程师不再需要编写复杂的HDL包装器，DUT可以直接以顶层模块的形式在仿真器中实例化。
作为SystemVerilog UVM的有力竞争者或补充。
虽然SystemVerilog UVM是目前ASIC验证的工业标准，但其极高的复杂度已成为中小型项目和FPGA开发的重担。Cocotb提供了一种轻量级UVM的替代方案。
它替代了UVM的复杂语法，使用Python语言特性实现了UVM中的设计重用和随机测试哲学，但没有复杂的宏和深奥的类分层结构。
它替代了受限随机生成，通过集成pyvsc库，能够替代SystemVerilog原生的rand和constraint语法，利用SMT求解器提供同等强度的约束随机测试能力。
它替代了UVM报告系统，利用Python标准logging模块，提供了更灵活的日志控制、格式化和外部集成方案。
替代专用C/C++PLI/DPI开发。
在需要极高性能或需要与C语言模型交互时，工程师传统上会编写基于VPI、DPI的C/C++代码。这类代码开发难度大，容易导致内存泄漏和仿真崩溃。
Cocotb实际上扮演了仿真器与高级语言之间的通用网关。通过Python的ctypes和cffi，工程师可以直接在Python测试平台中调用C函数，或者像IBM那样使用Cython编写适配器来利用现有的C++验证IP。
这替代了为每个新项目编写特定PLI逻辑的需求，使接口开发变得模块化和可重用。
替代落后的自动化与脚本体系。
传统的EDA环境通常依赖于由Makefile、Perl和Shell脚本组成的复杂胶水层来驱动仿真。这种体系维护困难，跨平台兼容性差。
Cocotb通过内置的Python测试运行器和pytest的原生支持，替代了零散的脚本工具。验证环境本身就是一个完整的Python包，可以利用标准的包管理工具进行版本控制和分发。
| 替代层级 | 传统方法 | Cocotb替代方案 |
| 激励产生与监测 | VHDL/Verilog Task/Always | Python Async Coroutines |
| 验证架构 | UVM Class Library | Python Classes/pyuvm |
| 交互接口 | 专用C/C++PLI代码 | Python+PyGPI |
| 回归与自动化 | Shell/Perl/Makefile脚本 | Python+Pytest |
我读到这儿的时候，突然被一个细节击中了。
Antmicro利用Cocotb为谷歌的CFU Playground项目优化了一个SoC互联总线。
他们采用了软件工程中流行的测试驱动开发模式
先写测试，在修改总线逻辑以支持猝发模式之前，先编写覆盖所有总线事务类型的Python测试用例。
单元测试，针对FIFO、SRAM等每个外设编写独立的单元测试。
快速迭代，利用pytest运行数千个参数化的随机测试用例，确保新功能的加入没有破坏原有Classic模式。
通过这种方法，他们成功将VexRiscv核心的顺序内存读取速度提升了26%。
测试驱动开发。
这在软件行业已经是一个再普通不过的概念了。
但在硬件设计领域，用TDD来优化SoC互联总线，这画面，太科幻了。
Cocotb 2.0的发布，标志着该框架进入了成熟期。
这一版本通过破坏性的API清理和性能增强，解决了1.x系列中长期存在的痛点，并进一步强化了其作为现代验证工具的地位。
数据模型的重构。
1.x版本中，信号值的处理依赖于BinaryValue类。虽然功能完备，但在处理符号数、不同位宽的算术运算以及与Python原生整数的转换时存在诸多不便。
Cocotb 2.0引入了全新的LogicArray类型作为默认的逻辑向量表示。这一改变不仅提升了类型安全性，还显著增强了代码的可读性。
提供to_unsigned()、to_signed()、from_bytes()等直观方法。引入Range对象，显式定义downto和to属性，并支持Python风格的切片。部分核心逻辑下沉到C++，减少了Python层的开销。
性能优化的突破。
性能一直是Cocotb的一个挑战，特别是在时钟周期极短的大规模仿真中。2.0版本针对这一瓶颈引入了两项重大技术。
GpiClock，在1.x中，时钟生成通常是一个在Python协程中循环的Timer。这意味着每个时钟半周期都会产生两次跨Python仿真器边界的上下文切换。GpiClock将时钟生成的逻辑下沉到了底层C++GPI库中。一旦配置完成，时钟在仿真器内部运行，不再需要频繁唤醒Python解释器，从而大幅提升了纯逻辑仿真的吞吐量。
信任惯性写，这是一个可选模式，允许Cocotb直接利用仿真器原生的写操作行为，减少了为了保证原子性而进行的额外握手开销。
构建系统的现代化。
传统Cocotb严重依赖GNU Make。虽然强大，但对Windows用户和习惯于现代Python开发流的人来说并不友好。2.0版本正式推广了基于Python的测试运行器。
通过Runner.build()和Runner.test()函数，验证环境可以完全通过Python脚本进行配置。这种方式的优势在于跨平台一致、参数化极其简单，一套代码生成数十个不同硬件配置的仿真任务，以及IDE支持，配置信息是纯Python代码，支持IDE的语法检查和自动补全。
Cocotb的生命力通过一系列成功的工业级案例得到了验证。这些案例不仅展示了其功能，更揭示了不同类型的企业如何根据自身需求定制验证流程。
IBM Research的故事已经提过了，新人在24小时内写出第一个测试。但更深层的意义在于，IBM用Cython编写了转换层，保护了过去数十年积累的庞大C++验证IP。这让Python代码可以像调用原生对象一样操作复杂的C++TileLink驱动程序。
早期验证优势也体现在这里，设计师在将代码移交给专门的验证团队前，已经通过Cocotb进行了充分的单元验证。当验证工程师接手时，他们可以基于设计师留下的Python脚本直接扩展随机化场景和覆盖率分析。
CERN的ATLAS项目是另一个典型案例。
在CERN的粒子探测器升级项目中，验证的准确性至关重要。宾夕法尼亚大学工程团队使用Cocotb验证了多款65nm和130nm工艺的ASIC芯片。
他们选择Cocotb的理由非常务实在一个物理研究环境中，大部分参与者是软件工程师或物理学家，他们对Python极其精通，但对SystemVerilog却感到陌生。Cocotb允许这些专家直接编写验证数学模型，并将其与硬件实现进行逐周期比对，显著降低了开发成本。
这不是一个技术驱动的故事，而是一个人才驱动的故事。
你想想看，一群物理学家，不会写SystemVerilog，但会用Python。Cocotb让他们能够直接参与到硬件验证中。
这桥接了硬件与软件之间的团队鸿沟。
在现代SoC开发中，硬件设计与固件/驱动开发往往是并行进行的。Cocotb由于采用了软件开发人员更为熟悉的Python语言，成为了跨团队协作的天然桥梁。软件工程师可以直接参与到硬件IP的早期验证中，编写驱动级别的测试用例，而无需学习深奥的HDL语法。
这种协作模式不仅提升了IP的交付质量，还促进了软硬件协同设计的落地，使得设计在流片前就能在接近真实软件环境的激励下进行验证。
但我也必须坦诚地说，Cocotb不是万能的。
它在超大规模芯片验证中的性能开销，是一个不可回避的话题。
Cocotb性能损耗的80%以上来源于跨语言边界的上下文切换。当仿真器遇到上升沿并唤醒Python解释器时，操作系统需要保存仿真器的CPU寄存器状态并加载Python的状态。对于每一个时钟周期都需要交互的测试，比如总线监视器，这种开销会呈几何级数增长。
仿真环境对比运行效率，
SystemVerilog UVM极高，主要是仿真器算法开销。
Icarus Verilog+Cocotb中等，瓶颈在Icarus引擎本身。
Questa/VCS+Cocotb较高，存在VPI/FLI回调延迟。
为了在ASIC级验证中保持可接受的仿真速度，经验丰富的团队通常采用以下优化手段
减少测试中不必要的信号访问。在编译仿真模型时，仅对Cocotb必须访问的信号开启读写访问权限，而非开启全局可见。
对于极高性能要求的监测逻辑，可以考虑将其移回到硬件包装器中，通过产生一个单一的聚合标志信号触发Cocotb。这被称为将复杂度下沉，将灵活性上浮。
对于需要数小时才能进入待机状态的大型系统，可以先运行仿真到稳定状态并保存检查点。后续的Cocotb测试直接从检查点加载，跳过昂贵的复位和引导过程。
在Cocotb中，尽量通过协程一次性传递一组数据包，而非每个字节都进行一次握手。利用Python的缓冲区一次性写入内存块，可以大幅减少回调次数。
这些优化手段，本质上跟软件工程里的性能优化思路是一样的，减少不必要的交互，批量处理，缓存状态。
硬件验证，终究是在做软件的事情。
我其实一直在想，Cocotb为什么能做成这件事。
后来我想明白了。
不是因为它的技术有多牛。不是因为它解决了多少问题。
而是因为它做了一件事，把硬件验证从HDL的孤岛中解放出来。
在Cocotb出现之前，硬件验证是一个封闭的生态系统。你要学SystemVerilog，你要用特定的仿真器，你要写特定的测试平台，你要用特定的脚本工具来驱动。这些工具之间相互绑定，换一样东西，整个链条都要动。
Cocotb用Python把这个链条打断了。
Python是开放的、社区驱动的、有40万+包的。你不需要学习新的语言，你不需要适应新的工具链，你只需要写Python。
而写Python的人，全世界有上千万。
学习SystemVerilog的人呢？可能只有几十万。
这不是一个技术选择的问题，这是一个生态选择的问题。
Cocotb让硬件验证从一个小众的、封闭的、高门槛的领域，变成了一个开放的、可共享的、低门槛的领域。
这就像Git让代码协作从一个需要特定工具的事情，变成了任何人都能用的事情。
这玩意，放在芯片验证上是真理。放在嵌入式开发上是真理。放在任何硬件相关的领域上，也是真理。
把封闭的工具链换成开放的生态。把高门槛的语言换成低门槛的语言。把需要专门培训的技能换成大众已经掌握的技能。
这不是在降低标准。这是在提高效率。
Cocotb让硬件测试变得更像软件测试。
而半导体行业通往全自动化、高效率验证时代的必经之路，就是让硬件工程师像软件工程师一样思考和工作。
吹爆了的东西，炸了。这帮人很开心。
因为他们知道，炸了的这一次，比上一次更接近正确答案。
这就够了。
