华为半导体业务负责人何庭波，在2026国际电路与系统研讨会给出了一个具体的时间点——华为将在2031年利用自研的"LogicFolding"技术，量产1.4纳米芯片。
对比台积电的计划：2028年量产1.4纳米。差了3年。
但何庭波同时说了一个更关键的数字：目前华为及其代工合作伙伴中芯国际，与台积电的产能差距大约是5年。
我翻了各家券商和半导体咨询机构的测算。这个"5年差距"是怎么算出来的？
看制程节点。台积电目前的主力量产制程是3纳米，正在向2纳米过渡。华为系目前的先进制程是7纳米级别——2023年Mate 60 Pro搭载的那颗芯片。从7纳米到3纳米，隔了一代5纳米。按照半导体行业正常的节点迭代速度，一个节点大约2到3年，两个节点就是5年左右。
所以"2031年的3年差距"是华为给自己定的目标。"当前的5年差距"是外部产业界的评估。这两个数字之间，隔着产能、良率、成本三座大山。
这篇文章就来做一件事：把这5年差距到底代表什么拆清楚，把华为从5年追到3年要走的路还原出来。不喊口号，用数据说话。

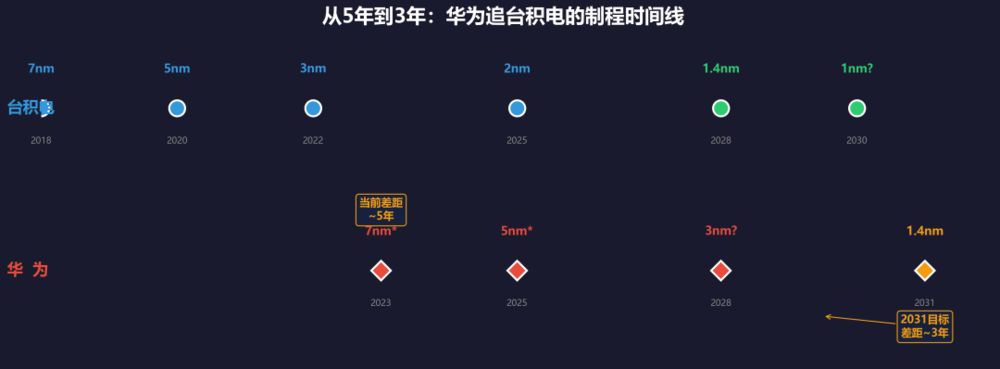

| 制程节点 | 台积电量产时间 | 华为/中芯量产时间 | 差距 |
|---|---|---|---|
| 14nm | 2015年 | 2019年 | ~4年 |
| 7nm | 2018年 | 2023年 | ~5年 |
| 5nm | 2020年 | 2025年(验证中) | ~5年 |
| 3nm | 2022年 | 待定 | 待定 |
| 2nm | 2025年(预计) | 待定 | 待定 |
| 1.4nm | 2028年(目标) | 2031年(目标) | ~3年 |
台积电的进度条——2028年量产1.4纳米的含金量
要搞清楚华为追到哪里了，先把标杆立清楚。台积电的1.4纳米是什么概念？
台积电的先进制程路线图非常清晰：7纳米2018年量产，5纳米2020年，3纳米2022年，2纳米预计2025年，1.4纳米预计2028年。每一代间隔2到3年。节奏稳定得像钟表。

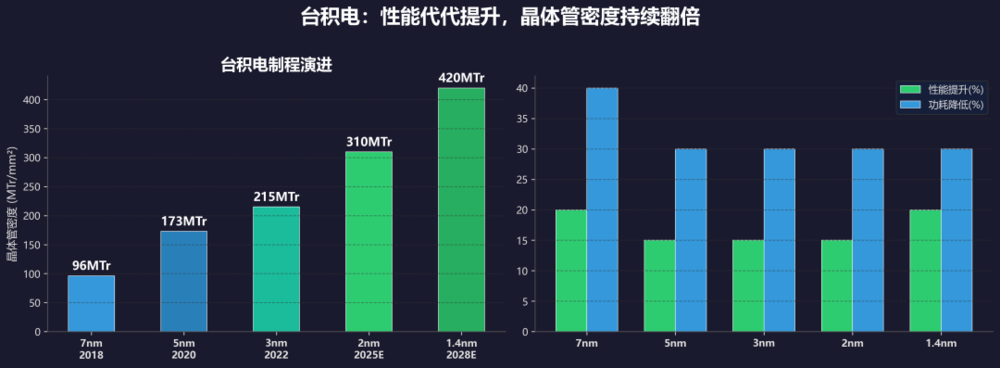

看几个核心数据。晶体管密度：7纳米每平方毫米约9600万个晶体管，5纳米约1.73亿，3纳米约2.15亿，2纳米预计3.1亿，1.4纳米预计4.2亿。从7纳米到1.4纳米，晶体管密度翻了4倍多。
性能提升：每一代比上一代性能提升15%到20%，功耗降低30%到40%。同样的功耗下，1.4纳米芯片的算力是7纳米的3到4倍。
台积电走到1.4纳米靠的是什么？三个关键词：EUV光刻、GAA晶体管、高NA EUV。EUV用13.5纳米波长的光来刻电路，比上一代DUV的193纳米波长短了14倍。波长越短，能刻的晶体管越小。ASML是全球唯一能造EUV光刻机的公司，台积电是ASML最大的客户。
GAA（全环绕栅极）是台积电在2纳米节点引入的新晶体管架构。从FinFET的"三面围绕"变成"四面围绕"，对电流的控制力更强，漏电更少。
高NA EUV是下一代光刻机，数值孔径从0.33提升到0.55，分辨率进一步提高。台积电计划在1.4纳米节点引入。
我之所以把这几个技术名词拆开讲，是因为后面华为的LogicFolding路径，恰恰是在这三个环节上做了不同的选择。台积电的1.4纳米，是地球上半导体制程的天花板进度。
| 节点 | 量产时间 | 晶体管密度(MTr/mm²) | 性能提升 | 功耗降低 |
|---|---|---|---|---|
| 7nm | 2018 | 96 | +20% | -40% |
| 5nm | 2020 | 173 | +15% | -30% |
| 3nm | 2022 | 215 | +15% | -30% |
| 2nm | 2025E | 310 | +15% | -30% |
| 1.4nm | 2028E | 420 | +20% | -30% |
华为的进度条——LogicFolding赌的是什么路径
华为的进度条是什么样的？
先看华为目前的真实水平。2023年，Mate 60 Pro搭载了一颗国产7纳米芯片，由中芯国际代工。2025年，据报道中芯国际在5纳米节点取得突破，但良率和产能尚未达到大规模商用标准。华为同期发布了AI芯片路线图，计划2026年到2029年推出一系列AI芯片。
然后是2031年这个目标——量产1.4纳米。
做一个简单的对标：台积电从5纳米量产（2020年）到1.4纳米（2028年），花了8年。华为计划从当前水平（7纳米量产、5纳米验证中）到1.4纳米（2031年），大约是7年。要跨过的节点是5纳米→3纳米→2纳米→1.4纳米。速度要求比台积电当年的迭代速度还快。凭什么？
答案就是何庭波提到的LogicFolding。LogicFolding具体是怎么工作的，华为没有公开技术细节。但从命名和行业惯例推断，它很可能是一种"设计端的创新"——通过在芯片架构层面做优化，在不需要最先进光刻机的情况下，实现接近更先进制程的性能。

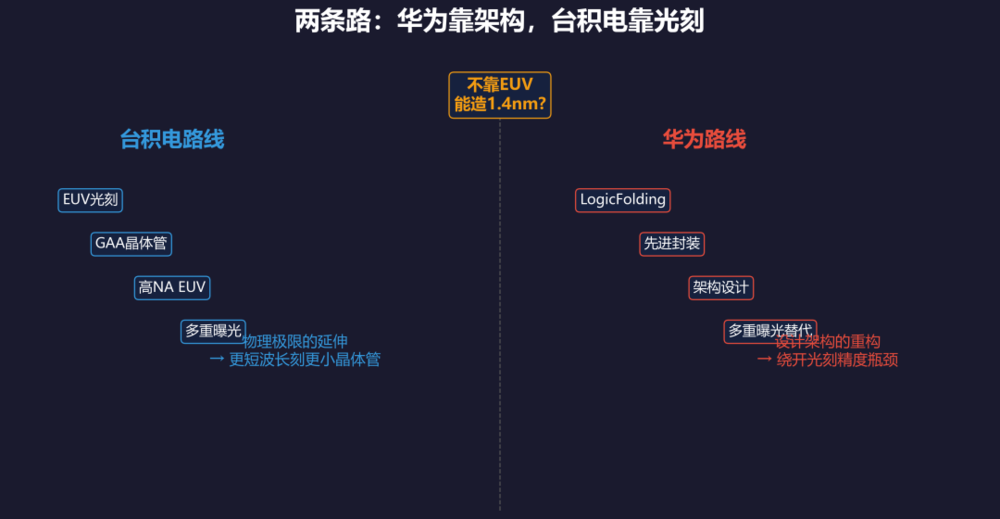

打个比方。台积电的路子是"把锄头磨得更锋利"——买更先进的光刻机，刻更小的晶体管。华为的路子是"换种方式种地"——光刻机不够先进没关系，用新的芯片架构、新的封装方式来弥补。
关键在于，华为这条路能不能规模化。实验室里做出1.4纳米是一回事，大规模量产是另一回事。
| 对比维度 | 台积电路线 | 华为路线 |
|---|---|---|
| 核心技术 | EUV光刻+GAA晶体管 | LogicFolding+架构创新 |
| 光刻精度依赖 | 极高（依赖ASML） | 较低（绕开EUV） |
| 迭代速度 | 每代2-3年 | 目标每代~2年(追赶) |
| 产能规模 | 3nm月产15万片 | 先进制程月产1-3万片(估) |
| 从5nm到1.4nm | 2020→2028(8年) | 2025→2031(6-7年) |
差距真的缩小了吗——产能、良率、成本三维拆解
"从5年差距到3年差距"——这个结论如果只在"量产时间"这一个维度上讲，确实成立。但半导体产业的竞争力从来不只是"谁能先造出来"。我把差距拆成三个维度：产能、良率、成本。
先说产能。台积电3纳米月产能约15万片。华为系先进制程月产能没有在公开财报里单独披露过，但从资本开支反推，可能在1万到3万片之间。差了5到15倍。
再说良率。台积电3纳米良率在量产第二年就超过80%。中芯国际7纳米良率没有官方数据，产业链调研估计在50%到70%之间——每造两片晶圆就有一片是废的。5纳米的良率只会更低。
最后说成本。良率直接决定成本。一片7纳米晶圆，良率50%意味着有效成本是良率80%时的1.6倍。加上设备折旧、研发摊销——国产先进制程芯片的成本竞争力目前远不如台积电。
这三个维度互相锁死：良率低→成本高→缺客户→产能上不去→研发投入受限→良率更提不上去。台积电不存在这个循环——它有苹果、英伟达、AMD、高通这些客户，有足够大的产能，有足够高的良率。
制程节点的差距可能在缩小，但产能规模和成本竞争力的差距，在未来5年内不仅不会缩小，反而可能扩大。
| 维度 | 台积电 | 华为系(中芯国际) | 差距倍数 |
|---|---|---|---|
| 先进制程月产能 | ~15万片(3nm) | ~1-3万片(7nm以下) | 5-15x |
| 良率(先进节点) | 3nm>80% | 7nm 50-70%(估) | ~1.5x有效成本差 |
| 年营收 | ~900亿美元(2024) | ~63亿美元(2024) | ~14x |
| 研发投入 | ~60亿美元/年 | ~10亿美元/年 | ~6x |
| 客户 | 苹果/英伟达/AMD/高通 | 华为(主要)+少量外部 | - |
中芯国际——这个“队友”跟得上吗
讲华为追台积电，有一个绕不开的核心变量——中芯国际。
华为是Fabless（无晶圆厂设计公司），它设计芯片但不制造芯片。制造的任务目前主要交给中芯国际。所以华为2031年能不能量产1.4纳米，不只取决于华为自己的设计能力，更取决于中芯国际的制造能力。
中芯国际现在是什么水平？14纳米已经量产了几年，良率稳定。7纳米有样品但良率在爬坡，产能没有大规模铺开。5纳米仍在研发验证阶段，尚未官宣量产。
这意味着中芯国际要在7年内走完台积电用了15年才走完的路——从5纳米到1.4纳米。台积电从28纳米走到3纳米用了11年，累计研发投入超过1500亿美元。中芯国际2024年全年营收约63亿美元，台积电是900亿美元。差了14倍。
设备是最大的瓶颈。ASML的EUV光刻机对华出口被荷兰政府叫停。没有EUV，5纳米以下制程理论上走不通。中芯国际目前的7纳米靠DUV多重曝光——工艺复杂、良率低、成本高。
华为LogicFolding的提出，是在回答"没有EUV怎么办"。但LogicFolding只解决了设计端的一部分问题，制造端仍然要中芯国际去攻克。还有国产设备替代——北方华创、中微、拓荆都在往先进制程里切，但距离支撑5纳米以下量产还有距离。
我的判断：华为2031年能不能量产1.4纳米，关键变量不是华为自己，是中芯国际。如果2028年前后中芯国际跑通了5纳米量产，2031年还有希望。如果5纳米还没跑通，那1.4纳米就只能停在PPT上。
| 时间节点 | 台积电 | 中芯国际 | 差距说明 |
|---|---|---|---|
| 2011年 | 28nm量产 | 40nm为主 | ~1代 |
| 2015年 | 16nm量产 | 28nm量产 | ~1代 |
| 2019年 | 7nm量产 | 14nm量产 | ~2代 |
| 2022年 | 3nm量产 | 被美封锁设备 | EUV禁令生效 |
| 2025年 | 2nm开发中 | 7nm量产/5nm验证 | ~2代 |
| 2028年(目标) | 1.4nm量产 | 需突破5nm | 关键年 |
从被封锁到追差距——华为芯片7年突围盘点

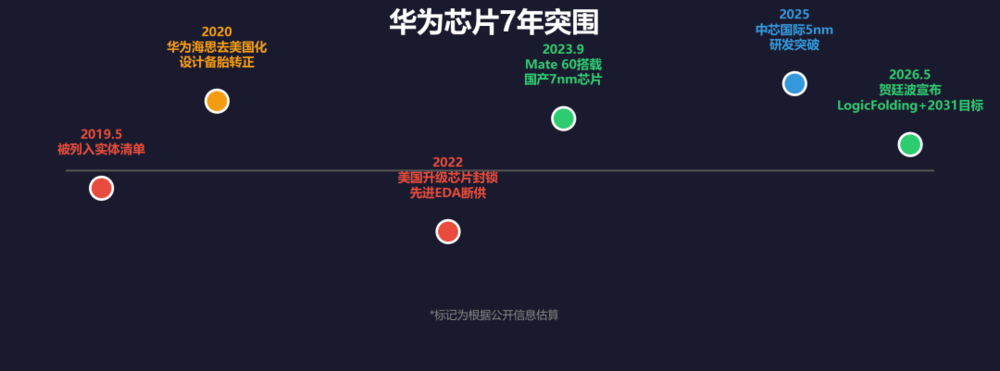

把时间线拉长，华为芯片这7年经历了什么？
2019年5月，华为被列入实体清单。海思设计的芯片不能再交给台积电代工。2020年到2022年，华为做的是"活下来"——库存芯片省着用，海思工程师做去美国化的设计替代。2022年10月美国升级封锁，先进EDA工具也断了。
2023年8月，Mate 60 Pro发布。里面搭载的麒麟9000S芯片使用了中芯国际7纳米工艺。这是第一个标志性突破——在全封锁情况下，华为拿出了能在手机上商用的国产先进制程芯片。
2025年，产业链多个信源确认中芯国际5纳米取得突破。华为同期发布AI芯片路线图，计划替代英伟达在中国市场的份额。
2026年5月，何庭波公开宣布LogicFolding技术和2031年1.4纳米量产目标。这是华为第一次给出明确的先进制程时间表。
7年时间，从"能不能造芯片"走到"能不能造最先进的芯片"。华为活下来了，而且跑得比大多数人预期的更快。但它也付出了巨大的代价——手机出货量断崖式下跌，海思营收缩水，研发费用高企。一家公司扛着中国半导体自给自足的旗，这个担子远超过商业公司该有的分量。
| 时间 | 事件 | 影响 |
|---|---|---|
| 2019.5 | 被列入实体清单 | 台积电停止代工，华为芯片断供 |
| 2020-2022 | 海思去美国化 | 设计工具/IP核逐步国产替代 |
| 2022.10 | 美国升级封锁 | 先进EDA断供 |
| 2023.8 | Mate 60 Pro发布 | 国产7nm芯片商用突破 |
| 2025 | 中芯国际5nm突破 | 先进制程验证推进 |
| 2026.5 | 宣布LogicFolding+2031目标 | 首次给出明确先进制程时间表 |
2031年之后，华为能追上吗
回到最开始的问题：从5年差距到2031年的3年差距，华为能追上吗？

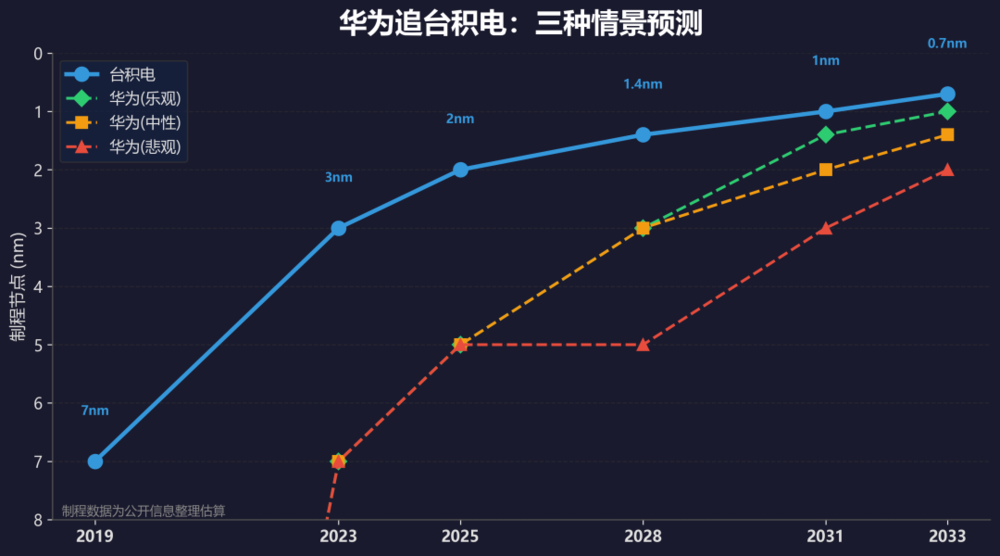

我给你三种情景。
乐观情景：LogicFolding取得实质性突破，中芯国际2028年跑通5纳米量产，2030年跑通2纳米。到2031年，华为1.4纳米芯片成功量产。
中性情景：LogicFolding实验室可行，但大规模量产面临良率和成本问题。中芯国际5纳米在2029年量产。2031年华为可以小批量生产1.4纳米，但不足以支撑大规模出货。
悲观情景：美国进一步升级封锁，中芯国际设备材料供应收紧，实际量产制程卡在3到2纳米之间。半导体历史上，被封锁的国家还没有一个能在先进制程上追上领先者的。
但我不会只说悲观。2019年华为被列入实体清单时，行业里几乎没人相信华为能在2023年拿出国产7纳米芯片。Mate 60 Pro打了所有人的脸。2023年的时候，也很少有人相信华为能在2026年宣布1.4纳米路线图。
中国半导体产业的进步有一个特点：它不是线性的。它是一个"被封锁→加速→验证→再加速"的正循环。华为是整个正循环的前沿——它攻下的每一个节点，都在为身后的国产设备厂、材料厂、EDA厂打开验证窗口。
2031年还很远。谁也不敢说华为一定能追上。但如果你问我"华为能不能更接近台积电"——我的回答是，会的。说白了，过去7年的数据已经证明，封锁没有让华为停下来，反而让它跑得更快。
数据说明：制程节点量产时间、晶体管密度、产能数据综合自台积电/中芯国际公开财报、半导体咨询机构(TrendForce/IC Insights)及产业链调研。华为LogicFolding技术细节为华为官方公布信息。产能及良率数据中标记为"估"的为根据公开信息合理推算，非官方数据。
| 情景 | LogicFolding进展 | 中芯国际进度 | 2031年结果 |
|---|---|---|---|
| 乐观 | 实质突破，绕开EUV | 2028年5nm量产 | 1.4nm成功量产 |
| 中性 | 实验室可行，量产困难 | 2029年5nm量产 | 小批量1.4nm |
| 悲观 | 验证周期拉长 | 卡在3-5nm | 停留在PPT |
数据说明：制程节点量产时间、晶体管密度、产能数据综合自台积电/中芯国际公开财报、半导体咨询机构(TrendForce/IC Insights)及产业链调研。华为LogicFolding技术细节为华为官方公布信息。产能及良率数据中标记为"估"的为根据公开信息合理推算，非官方数据。
