“韬定律”正在半导体圈内炸响。
一份来自华尔街的研报，用了“DeepSeek moment”这个词。
发出这句感叹的是Bernstein的分析师。在看完华为于ISCAS 2026上公布的“τ定律”后，他们写下了一个在半导体研究报告中极少出现的评价：这是另一个DeepSeek时刻。那个让全球AI圈重新审视中国创新速度的DeepSeek，如今在芯片底层技术上，有了一个“同行者”。
过去几年，外界对华为半导体业务的认知大多停留在“还能出货”和“良率爬坡”之间摇摆。但这一次，华为“芯片女王”何庭波亲自站到了台前，抛出的是一个足以让产业链重新思考方向的概念，它不只是在讲华为还能做芯片，而是在讲，在摩尔定律已经难以为继，EUV又拿不到的困境下，华为的新思路新洞见。

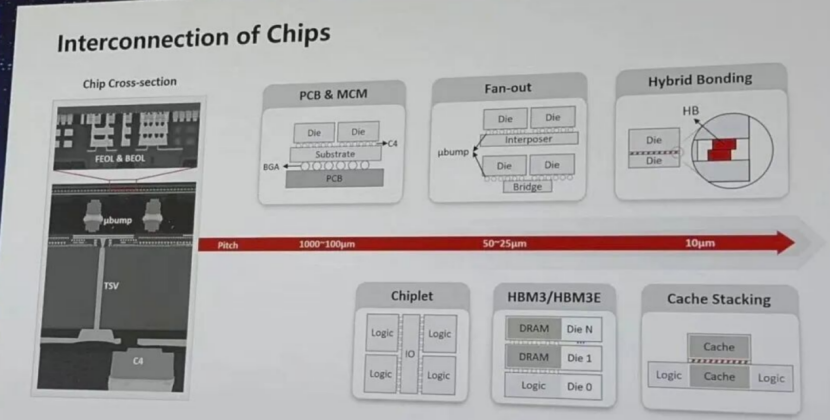

此概念抛出之后，业界相关评论已经有很多，尤其是不少资深的半导体产业专家和从业者表示该定律之下的“3DIC堆叠”，“Chiplet互联”，“混合键合”等问题业界已经讨论很多，尤其是和先进封装的话语体系重合（如下图），是新瓶装旧酒吗？
拍摄于何庭波演讲现场
“韬定律”待可发覆之处也许是“时间”这个关键词。换言之，相比之前的诸多半导体定律，“韬定律”第一次把时间这个维度升级到了一个很高的位置。
芯片行业的竞争，几十年来都围绕一个关键词展开：空间。
从微米到纳米，从平面到FinFET，所有人都在做同一件事——把器件塞得更密，把线宽画得更细。这是摩尔定律的底层逻辑，也是台积电、三星、英特尔之间军备竞赛的主轴。
但这条主轴在过去几年已经明显偏转。7nm之后，每一代新节点的成本飙升，而性能提升的曲线却越来越平。更致命的是，对于华为这样的公司，即便愿意承受高昂成本，也无法获得最先进的设备。空间上的缩小，被物理和政治两道墙同时堵住了。
于是，何庭波团队提出了一种完全不同的思路。
既然空间上走不通，那就转向时间。他们提出的τ，是一个贯穿从晶体管开关到数据中心响应的统一时间常数。把芯片从“面积竞赛”切换到“延迟竞赛”。目标不再是单位面积里塞进多少晶体管，而是一个信号从A点到B点、从计算到存储、从一颗芯片到另一颗芯片，到底要花多少时间。
这个视角转换，听起来像是学术上的重新定义，但在工程上，它意味着对PPAC（Performance、Power、Area、Cost，即能效、功耗、面积和成本）的理解进一步神话。
过去大家熟悉的PPAC各自独立优化，最后用制程节点来平衡。但如果用τ的透镜去看，这四件事本质上都可以换算成时间成本。
性能是计算时间，功耗是能量转换的时间成本，面积决定了信号传输的物理时间，而成本，则是研发和制造的等待时间。当你在流片之前就能估算出一颗芯片在系统里的“时间账”，很多传统的取舍逻辑就不成立了。
这正是华为想做的事。
如果τ定律只停留在纸上，它最多只是一篇漂亮的论文。但何庭波的团队在过去六年里量产了381款芯片，这个数字本身就是最有说服力的注脚。
他们用来验证τ定律的核心技术，叫Logic Folding，逻辑折叠。
Logic Folding把组合逻辑和时序逻辑这些原本平铺的电路，垂直拆分到不同的有源层上，通过亚2微米间距的混合键合，把上下两层晶圆直接连起来。从电路设计师的视角看，两层有源层就像一层一样，单元跨晶圆分布，相当于多了一层金属线。
效果是直接的。信号路径大幅缩短，寄生RC降低，时钟偏斜收紧。麒麟9030到麒麟2026这一代，晶体管密度从155 MTr/mm²跳到238 MTr/mm²，提升幅度在过去需要三个制程节点才能完成。功耗效率提高了41%，SRAM工作频率提升了40%以上。
这些数字背后，是一个非常朴素的物理直觉：信号跑得越短，时间就越短。
而要实现这些，关键不在设计本身，而在封装。华为的混合键合间距做到了1.5微米，对准精度低于0.5微米，TSV的关键尺寸和Keep Out Zone都压到了1.5微米以下。这些参数放在全球先进封装的坐标系里，已经直接对标台积电的SoIC。
这意味着，华为在没有EUV的情况下，用封装技术部分替代了制程缩微的功能。它不是在做更小的晶体管，而是在做更聪明的连接。
把时间作为统一度量，带来的一个连锁反应，是产业链协作方式的改变。
传统的芯片设计流程是串行的。前端设计、物理实现、封装、系统集成，各做各的，交接时靠规范文档和裕量来兜底。但τ定律要求从晶体管到数据中心全栈协同优化，这就意味着，设计不能再是串行的。
这也解释了为什么华为的论文里反复强调的，不只是技术路线图，更是一种组织协作的协议。
当然，这条路远未到可以乐观的程度。
τ定律在理论上成立，在局部验证中也有效，但要真正大规模铺开，有三道坎必须跨过去。
第一道是热。把多层逻辑堆叠在一起，晶体管密度上去了，单位体积的功耗密度也随之飙升。而散热在三维结构里比平面结构难得多。背面供电、集成电压调节器、液冷，这些都不是成熟方案。华为在论文中提到的3D Folding，本质上就是把供电和I/O从边缘挪到表面，以N²的方式而不是N的方式缩微。但这是理论，工程上还远未成熟。
第二道是良率和成本。混合键合的对准精度要求极高，TSV的引入会带来新的失效模式。华为给出的数据是失效率低于100 ppm，修复率99.9%，这已经是世界级水平。但这是实验室数据还是量产数据，能维持多高的月产量，都是未知数。Bernstein的报告也明确指出，如果成本控制不当，这将是大规模采用的主要障碍。
第三道，也是最根本的一道，是工具链的缺失。
华为可以自己写内部工具，但整个行业的生态要转向τ优化的范式，需要的不只是一两家公司的努力。需要新的标准、新的基准测试集、新的签核流程。这些都不是一年两年能完成的。
何庭波在论文的结尾部分特意列出了“开放性挑战”，这在学术论文中并不常见。她提到晶圆间工艺偏差、垂直互连开销、能量伴侣、τ剖面基准——每一件事都指向一个事实：这还是一场早期探索。
结语
回到Bernstein证券的那个判断：另一个DeepSeek时刻。
“韬定律”用封装和系统级优化，部分绕过了制程封锁。它用时间作为统一度量，重构了PPAC的取舍逻辑。它迫使产业链重新思考，到底什么才是真正的进步——是每年都在追逐更小的数字，还是在同样的工艺节点上，把时间压缩到极致。
华为在论文中给出了几个具体的目标：CPU核心频率2029年突破4GHz，麒麟SoC效率三到五年翻倍，AI硬件集成度到2035年增长100倍以上。这些数字能不能兑现，取决于很多因素。但比数字更重要的是，他们第一次为中国半导体产业提供了一条不依赖EUV的、可量化的、有时间刻度的路线图。
对于投资者来说，这份路线图意味着什么？Bernstein把票投给了中芯国际、北方华创和拓荆科技。逻辑很直接：如果要实现τ定律，先进的逻辑代工和封装制造是基础，刻蚀和沉积设备是刚需，而混合键合工具更是核心中的核心。
但无论如何，一个更大的图景已经浮现。
过去几十年，半导体产业的进步被摩尔定律框定在“缩微”这条单行道上。谁能在更小的面积上塞进更多的晶体管，谁就是赢家。台积电赢了，英特尔输了，AMD靠Chiplet翻盘——这些故事的核心都是“空间竞争”。
现在，华为在尝试开出第二条路。不是放弃缩微，而是把“时间”提升到与“空间”同等重要的位置，甚至更高。这条路能不能走通，还没有定论。但它至少提供了一个新的锚点。
