本文来自微信公众号： RNAScript ，作者：一一，原文标题：《Ana Jaklenec & Robert Langer 团队最新AFM：为什么固态 mRNA 递送的评价体系需要彻底重构？》
前言
新冠之后，mRNA技术的产业问题已经从"能不能快速做出疫苗"转向"能不能稳定、便宜、可及地交付"。冷链是其中最现实的一环。固态化、冻干、微针贴片等方向，本质上都在回答同一个问题：如何让mRNA-LNP从一个高度依赖水相环境的纳米组装体，变成可以运输、储存、再激活的药物产品。
但对mRNA-LNP来说，干燥并不只是“把水拿掉”那么简单。
mRNA疫苗的稳定性由两部分共同决定：一是mRNA分子本身，二是包载它的脂质纳米颗粒。后者并不是一个惰性的载体，而是由可电离脂质、辅助磷脂、胆固醇和PEG脂质共同形成的自组装体系。也正因为是自组装材料，LNP在干燥或后续加工过程中可能发生聚集、坍塌、相态重排，进而改变原有结构特征、载药状态和递送活性。
近日，麻省理工学院Koch研究所Ana Jaklenec和Robert Langer课题组，联合澳大利亚RMIT大学Calum Drummond团队，发表于Advanced Functional Materials的研究“Exploring an Alternative to mRNA Vaccine Cold Chain Storage:MRNA-Lipid Nanoparticle Stability When Dried in a Polymer Matrix”，正是沿着这个问题展开。他们系统性地追踪了在将mRNA-LNP做成微针贴片过程中mRNA-LNP嵌入PVPVA聚合物基质、干燥、再复水全过程中的纳米结构变化，并试图建立一套从内部相态、胆固醇析晶、颗粒融合到膜相互作用和体内表达的结构-功能评价框架。
脱水之后，LNP还是原来的LNP吗？
要回答这个问题，研究者首先搭建了一个可追踪的固态mRNA-LNP模型体系。
他们使用的LNP由Lipid-5、DOPE、胆固醇和C14-PEG2000组成，mRNA为荧光素酶编码序列Fluc mRNA，长度为1922 nt。通过改变可电离脂质与mRNA磷酸基团的摩尔比，研究者制备了N/P比为1.5、3.1和5.4的三组LNP配方。随后，将这些mRNA-LNP与PVPVA聚合物混合，形成可用于微针贴片制备的vaccine ink，再通过真空填充和干燥工艺制备溶解型微针阵列贴片。

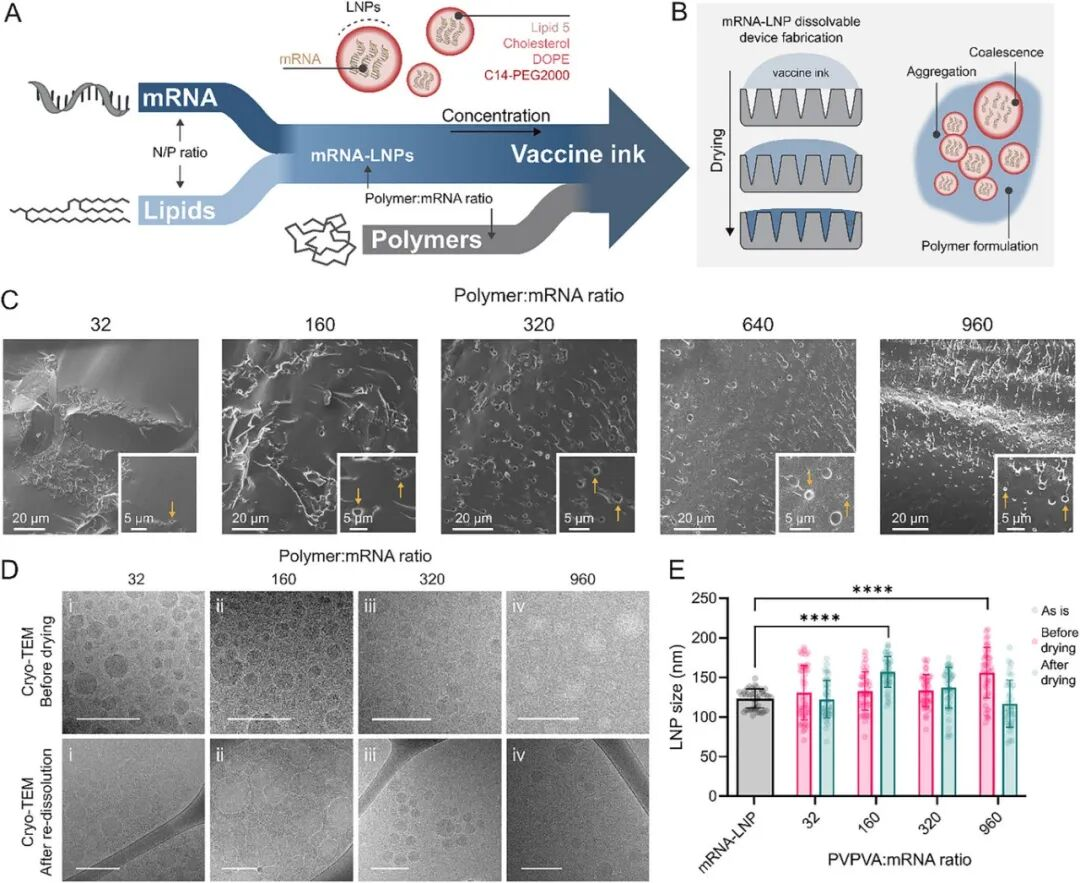

图.mRNA-LNP负载MAP的制备与复溶
在进入干燥过程之前，作者先回答了一个基础问题：这些LNP原本是什么样的结构？
cryo-TEM和SAXS结果显示，Lipid-5 LNP内部存在反六方相（HII相）的结构特征——SAXS可见√1、√3和√4高阶反射峰，对应HII晶格参数约57.2Å，cryo-TEM也在颗粒内部检测到约4.8–5.0 nm的周期性结构。HII相与LNP内体逃逸能力的关联，在此前的文献中已有积累——这是脂质在负曲率驱动下形成的非层状结构，与膜融合和mRNA释放相关。换句话说，HII相不只是形态学细节，而是这类LNP递送能力的结构基础。
因此，本文真正的问题于是变成：经历干燥之后，这种内部结构还能否恢复？
研究发现，干燥并不是简单地把LNP“冻结”在原位，而是在水分抽离、颗粒浓缩、脂质流动性下降的共同作用下，推动LNP发生真实的物理重组——LNP面临三重结构挑战：
脂质相态重排：随着水合度降低，脂质链有序度改变，体系趋向于形成更压缩的层状相或凝胶态。
胆固醇析晶（Cholesterol Crystallization）：这是研究中一个极具警示意义的信号。SAXS在干燥基质中检测到明显的胆固醇一水化物特征峰q≈0.184Å⁻¹。随着膜面积压缩，原本隐藏在“脂质伞”下的胆固醇被迫析出。这意味着胆固醇不再参与脂质双层的组织，进而削弱了LNP与细胞膜的融合能力。
颗粒融合（Coalescence）：利用FRET膜融合实验，研究者证实了在聚合物保护不足时，颗粒之间发生的不仅是物理聚集，而是不可逆的脂质混合。这种融合会导致mRNA外排和降解风险激增。低N/P配方中，mRNA负载颗粒比例更高，融合更容易发生在这些颗粒之间，mRNA外排更明显；高N/P配方中，空载颗粒更多，融合主要发生在空载颗粒之间，mRNA负载颗粒的损耗约低3倍，包封效率也从约20%提升至约80%。
因此，固态化真正考验的是LNP的“结构韧性”：它能否在水分抽离时不发生不可逆重组，并在复水后恢复到足够接近原始功能态的状态。
工艺窗口：从“底线”到“安全区”
为了抵御上述损伤，研究者在Lipid-5/PVPVA体系下划出了两个关键的参数阈值：
功能底线（PVPVA:mRNA>160:1）：在这一比例以上，mRNA完整性能够得到较好保持，游离mRNA和降解片段减少；体内荧光素酶表达也从低比例组出现明显提升。换句话说，160:1不是“结构最优点”，而更像是这个体系中避免功能快速崩塌的底线。
结构安全区（PVPVA:mRNA>320:1）：这是更严苛的指标。只有比例超过320:1，复水后的LNP才能在粒径分布和内部相态上接近原始状态。
「💡通俗解读」：PVPVA在这里并不只是“填充材料”或“微针成型材料”。在干燥过程中，它同时承担了几个角色：一是增加体系黏度，降低LNP之间碰撞和融合的概率；二是在水分抽离过程中为LNP提供一定空间隔离；三是帮助复水后LNP重新释放并恢复相对完整的颗粒状态。
当PVPVA:mRNA比例过低时，体系中没有足够聚合物来隔开LNP。随着水分减少，颗粒之间距离快速缩短，coalescence信号增强，粒径分布变大，mRNA外排和降解风险也随之上升。相反，当PVPVA:mRNA比例提高后，LNP的聚集和融合得到明显缓解，复水后的颗粒状态、包封效率和体内表达也更稳定。
此外，N/P比在固态化过程中也扮演了“结构缓冲剂”的角色。实验显示，N/P=5.4的配方在干燥耐受性上显著优于低N/P组。原因可能在于，高N/P体系中存在的“空载颗粒”在融合过程中充当了牺牲者，从而降低了真正负载mRNA的核心颗粒的损耗。
不过以上这些比例数字不是可以直接套用的配方规定，而是这一体系下结构韧性的边界。它真正提示的是：面向固态化的LNP筛选，不能只看液态条件下的初始转染效率，还要看脱水-复水循环中的结构耐受性。

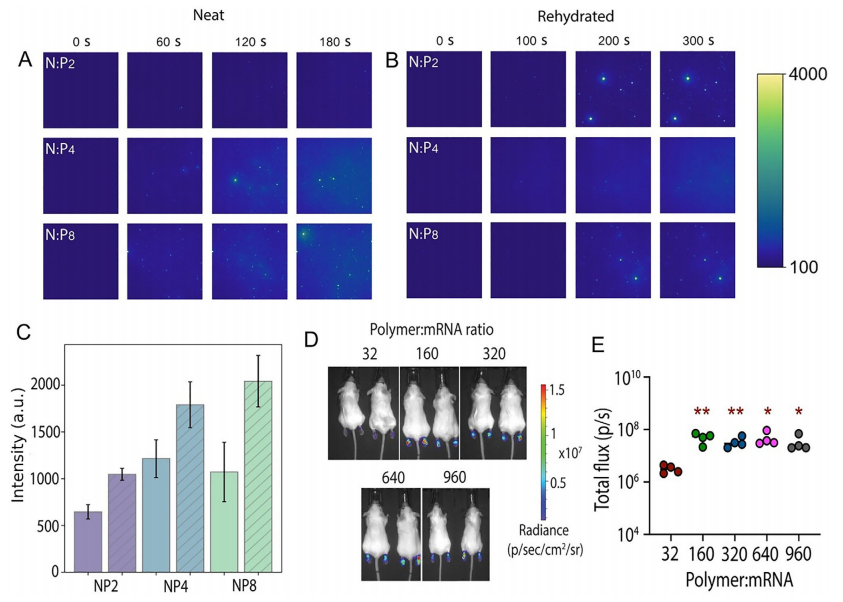

图.mRNA-LNPs在复溶时与细胞膜的相互作用
这也是本文最值得行业吸收的地方。过去我们评价一个LNP，常常默认它是在水相制剂中被生产、储存和给药的；但一旦进入冻干、微针、喷雾干燥或其他固态化场景，LNP就要经历完全不同的材料应力。此时，一个“液态下高效”的LNP未必是“固态下可恢复”的LNP。
评价升级：为什么粒径正常也会失效？
这篇文章对CMC领域最直接的贡献，是揭露了固态制剂制备中“隐性降解”的风险。
传统溶解型微针贴片（MAP）的制备中通常需要两次干燥循环：先填充载药微针尖，再沉积聚合物背衬层增强结构支撑。研究者比较了一次和两次干燥循环的制备工艺，结果很清楚：第二次干燥循环之后，LNP粒径和包封mRNA载量没有显著变化，但mRNA完整性明显下降，体内荧光素酶表达也显著低于单次干燥组。
这说明固态mRNA-LNP的失效并不总以"颗粒变大、包封率下降"的形式出现。粒径正常，不等于LNP仍然具备有效递送能力；包封量还在，不等于mRNA仍然完整。常规DLS+包封率的质控体系，在这里会给出错误的安全信号。

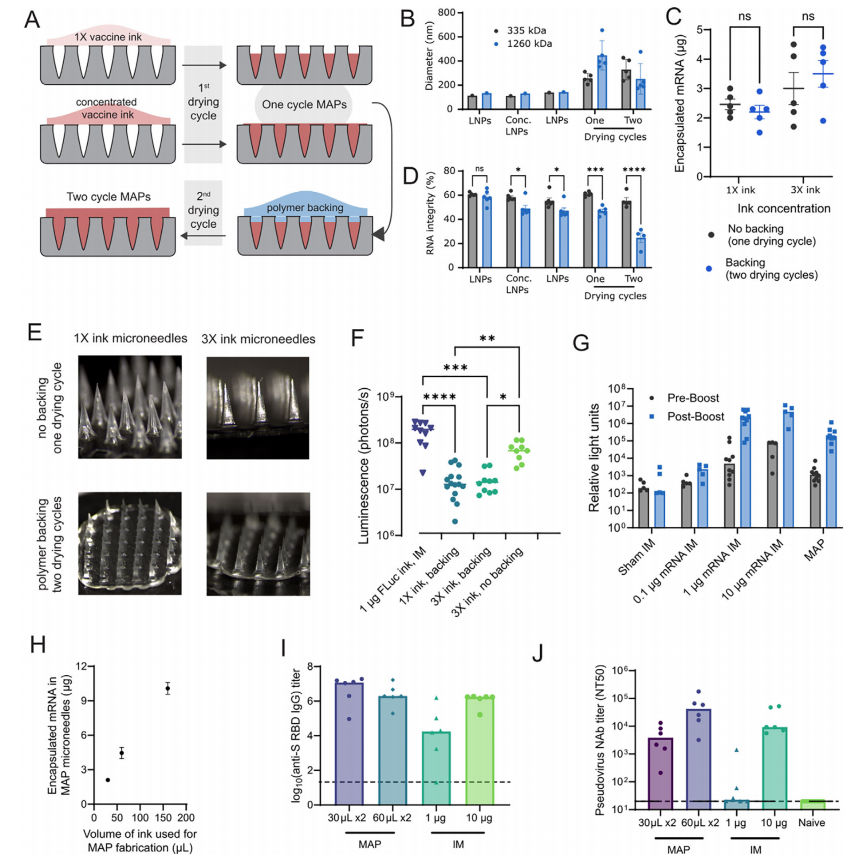

图.mRNA MAP干燥循环缩减及体内应用
为解决这一工艺隐患，研究者将疫苗墨水（vaccine ink）浓缩至3倍（0.6 mg/mL），利用浓缩墨水自身的填充性和黏度实现稳定的单层结构，省去背衬沉积步骤，改为单次干燥循环。改进后的MAP在小鼠体内产生更高的Fluc表达；大鼠实验中，负载SARS-CoV-2刺突蛋白RBD的MAP贴片产生的假病毒中和抗体效价，与相同或更高剂量肌肉注射组相当。
这件事背后有一个更普适的原则：与其在每次损伤之后试图补救，不如从工艺设计上减少LNP经历不可逆重组的次数。
这个结论同时指向固态mRNA-LNP评价体系的升级方向。常规液态制剂的质控框架——粒径、PDI、包封率、体外转染——在固态化场景下可能出现"脱钩"：粒径没变，mRNA已经损伤；包封率还在，膜融合能力已经下降。真正面向固态产品的质控，需要引入更接近机制层面的表征：内部相态、胆固醇结晶状态、颗粒融合程度、mRNA完整性、复水后膜相互作用能力。换句话说，从"理化质控"走向"结构-功能质控"。
结语
这篇文章的意义不在于提供一个完美的配方，而在于它把固态mRNA-LNP的开发从“经验试错”推进到了“相态解析”的高度。
未来，真正能商业化的固态递送系统必须跨越两道门槛：
脱水态不崩：在干燥和长期储存中抑制胆固醇析晶与颗粒融合；
复水后能逃逸：在进入细胞内体后，仍能完成从固态重组结构向高效逃逸相态如（HII相或更高效的QII逆立方相）的转变。
对于LNP研发者来说，这里存在一个尚未解决的内在矛盾：追求高效内体逃逸往往需要脂质具有较强的相变倾向，而这又往往意味着它在干燥态下更容易发生不稳定重组。即促进内体逃逸需要高HII相形成倾向和胆固醇参与；维持干燥态稳定恰恰要求抑制胆固醇析晶、抵抗相变。这两个方向在已知脂质中往往不能兼得。
如何通过脂质分子的头基设计或辅料协同，合成出一种兼具“脱水耐受性”与“动态逃逸活性”的新型材料，或许才是实现mRNA药物真正“货架化”的终极技术支点。
